Линейный транзисторный KB усилитель мощностью 50 ватт

     Линейный усилитель мощности на полевых транзисторах IRF520, разработанный польским радиолюбителем Ежи Мрощаком (SQ7JHM), отличается от большинства известных рядом хотя и не новых, но довольно редко применяемых технических решений. Его хорошие параметры и высокое качество сигнала подтверждены большим числом положительных отзывов, полученных от корреспондентов в проведенных автором QSO.

pic1
Рис. 1

      Внешний вид усилителя показан на рис. 1, а его схема — на рис. 2. Усиливаемый сигнал, поданный на разъем XW1, поступает через аттенюатор из резисторов R1- R3 и трансформатор Т1 на затворы полевых транзисторов VT1 и VT2. Использованная схема обеспечивает хорошую симметрию сигналов на затворах. С помощью подстроечного резистора R7 на затворах транзисторов устанавливают постоянное смещение, обеспечивающее ток покоя в цепи их стоков (в отсутствие переменного напряжения на затворах) около 80… 100 мА. Суммарный ток покоя, который можно измерить, включив амперметр в помеченный на схеме крестом разрыв провода питания, вдвое больше — 160…200 мА. При максимальной выходной мощности ток здесь увеличивается приблизительно до 4 А.

pic2
Рис. 2

     Резистивный аттенюатор служит для лучшего согласования усилителя с источником сигнала и гашения избыточной мощности этого сигнала. Указанные на схеме номиналы резисторов R1-R3 оптимальны при работе от использовавшегося автором QRP трансивера «Kajman» с выходной мощностью 2 Вт. В других случаях эти резисторы придется, возможно, подобрать заново. Трансформатор Т1 намотан сложенным вдвое изолированным медным проводом диаметром 0,55 мм на кольцевом ферритовом магнитопроводе FT-82-43. Его обмотки содержат по 11 витков. В усилителе применен оригинальный узел суммирования выходных сигналов плеч двухтактного усилителя, собранный на трансформаторе Т2, служащем также для согласования усилителя с 50-омной нагрузкой. Разделительные конденсаторы С6-С9 не пропускают в обмотки трансформатора постоянную составляющую тока стока транзисторов. Это избавляет его магнитопровод от нежелательного подмагничивания, следствием которого могут быть повышенные нелинейные искажения выходного сигнала, недостаточная мощность, увеличенный уровень гармоник на выходе. Конструкция и число витков обмоток трансформатора Т2 такие же, как и Т1. Но его магнитопровод склеен из двух ферритовых колец FT-114-43, а диаметр обмоточного провода — 1 мм. От постоянной составляющей тока, текущего в обмотках дросселей L1, L2, L4, L5, избавиться невозможно. Опасность насыщения здесь устранена другим способом — применением разомкнутых стержневых, а не замкнутых кольцевых магнитопроводов. Дроссели L1 и L2 имеют по 25 витков провода диаметром 1 мм, намотанных на ферритовом стержне диаметром 8 мм, а дроссели L4 и L5 — 20 витков такого же провода на стержне диаметром 5 мм. Автор, к сожалению, не сообщает магнитную проницаемость ферритовых стержней, говоря лишь, что она должна быть высокой. Катушка L3 намотана на кольцевом магнитопроводе Т68-2 из карбонильного железа. Она содержит 19 витков провода диаметром 0,9 мм.

    Печатная плата усилителя изображена на рис. 3. Фольга на ее обратной стороне сохранена полностью. Несколькими пропущенными в специально просверленные отверстия проволочными перемычками она соединяется с общим печатным проводником на лицевой стороне. Для корпусов полевых транзисторов в плате сделаны окна, а сами транзисторы укреплены на теплоотводах. Транзисторы необходимо подобрать с разбросом параметров не более 10 %. Если этого сделать не удается, показанные на рис. 3 проволочные перемычки в цепях истока транзисторов необходимо заменить резисторами сопротивлением 0,22 Ом и мощностью 2 Вт.

pic3
Рис. 3

    При подаче на вход усилителя синусоидального сигнала амплитудой 9 В на его нагрузке 50 Ом была получена мощность 55 Вт. По утверждению автора, она мало зависит от частоты во всем KB диапазоне, границы которого и величину неравномерности он, к сожалению, не указывает.



Белорусы представляют австралийский бренд

Радиостанции КВ и УКВ диапазонов

    C 2012 года ЗАО «Белтехэкспорт» является официальным дилером компании Barrett Communications Pty Ltd, австралийского разработчика и производителя радиооборудования военного и гражданского назначения и реализует ее продукцию в Республике Беларусь, других странах СНГ.  Радиостанции Barrett — целостная, серийно поставляемая система, обеспечивающая надежную связь в диапазонах частот от 1,6 до 30 МГц и от 30 до 88 МГц. Производятся они в соответствии со стандартами MIL STD 810G на ударопрочность, устойчивость к вибрациям, пылезащищенность, водонепроницаемость и термостойкость, имеют высокую степень скрытости переговоров, надежны в эксплуатации за счет сведенного к минимуму числа компонентов и схем. Модульный принцип построения, присущий всем системам Barrett, обеспечивает полную взаимозаменяемость приемопередатчиков в носимом, мобильном или базовом вариантах их исполнения.

   Barrett PRC-2090. Эта радиостанция разработана с использованием новейших технологий, позволяющих физически небольшой модульной станции иметь оптимально достаточный набор функций, таких как селективный вызов (Selcall), GPS-местоположение, ALE (автоматическое установление связи), ППРЧ, дистанционная диагностика и др. Повышены возможности передачи данных по каналу КВ для доступа к электронной почте. Оснащение модульными станциями слежения за транспортными средствами, шлюзами КВ-УКВ/ДМВ и КВ-модемами в сочетании с другими изделиями серии Barrett 2000 позволили PRC-2090 стать мощным инструментом обеспечения тактической связи. Одной из новинок радиостанций КВ-диапазона является КВ-трансивер Barrett 4050 SDR, который занимает центральное место в линейке коммуникационного КВ-оборудования, объединяя в себе технологию программно-определяемых радиосистем и интуитивно понятный интерфейс управления. Barrett 4050 осуществляет защищенную передачу данных, обмен сообщениями электронной почты с другими устройствами КВ-сети и, более того, может подключаться к международной телефонной сети и Интернету.Основные преимущества данной радиостанции:

• усовершенствованная программно-определяемая архитектура;
• сенсорный цветной экран;
• телефонная связь по протоколу IP;
• беспроводная связь на базе iOS, Android и Windows;
• USB-подключение для программирования трансивера, ввода ключей и обеспечения совместимости;
• многоязычное меню, в том числе русское;
• цифровая открытая и защищенная голосовая связь;
• высокоскоростная передача данных;
• съемные проводной и беспроводной пульты управления;
• мощность передачи — до 150 Вт;
• низкое энергопотребление;
• автоматический выбор оптимальной рабочей частоты (ALE) 2G и 3G;
• опция GPS Push;
• полная совместимость с предыдущими версиями КВ-радиостанций.

   УКВ-радиостанция Barrett PRC-2080+ — очень компактное и легкое изделие. Простота его эксплуатации не требует длительного обучения операторов. Станция способна работать в безопасном защищенном режиме, ППРЧ, совместима (на фиксированной частоте) со старым парком радиостанций. Кроме того, она демонстрирует высокую степень обработки сигнала, обеспечивая отличный прием даже при самой загруженной радиообстановке, усложняемой работой постановщиков помех противника. Сочетание предложенных в модели PRC-2080+ решений для модулей радиочастотного модуля (RF), цифрового процессора обработки сигнала (DSP) и программного обеспечения позволяет признать данную модель как одно из наиболее экономичных, надежных и производительных тактических военных средств связи, представленных сегодня на рынке. Для холмистых районов, с преградами, когда связь в пределах прямой видимости недоступна, актуально использование ретрансляционной системы Barrett Communications PRC2083+ 50W VHF, которая увеличивает радиус действия связи между двумя УКВ-сетями и позволяет преодолеть ограничения линии прямой видимости.

Библиотека для фанатов

Диаграмма. Бесплатная техническая библиотека для любителей и профессионалов

Бесплатная техническая библиотека для любителей и профессионалов

Представляет архив технической литературы для различных отраслей производства, в том числе, огромное количество ежемесячных изданий (журналов) по радиотехнике и электронике. Подписные издания в архиве хранятся начиная с 1947 — 1950гг.

Цифровая шкала для КВ приемника

Цифровая шкала для КВ приемника (Arduino UNO, 1602А)

    Здесь приводится описание цифровой шкалы для коротковолнового связного любительского приемника, работающего в диапазонах 160 М, 80 М, 40 М, 20 М, 10М или любом из них. Шкала работает с двухстрочным ЖК-дисплеем. В его верхней строке показывает значение частоты в кГц,а в нижней длину волны в метрах (диапазон). Внося простейшие изменения в программу цифровой шкалы можно обеспечить работу с различными значениями промежуточной частоты, а так же с приемником прямого преобразования, у которого частота гетеродина равна частоте входного сигнала либо в два раза ниже её. Схема не претендует на идеальность, но для начинающих радиолюбителей представляет интерес для проектирования своей шкалы с параметрами модуляции или S-метром на базе имеющегося схемного решения.

Принципиальная схема

    Цифровая шкала очень проста в изготовлении, потому что использует готовые модули, — микроконтроллерную плату ARDUINO UNO и стандартный ЖК-дисплей на 2 строки по 16 символов типа 1602А на основе контроллера HD44780. Еще потребуется входное устройство, берущее частоту с ГПД приемника, состоящее из усилителя-формирователя и делителя частоты на 100. Схема входного устройства здесь не приводится.

Принципиальная шкала для КВ приемника, выполнена на Arduino UNO и 1602А

Рис. 1. Принципиальная шкала для КВ приемника, выполнена на Arduino UNO и 1602А.

   Но, прежде всего, хочу напомнить, что ARDUINO UNO это небольшая печатная плата, на которой расположен микроконтроллер ATMEGA328, а так же вся его «обвязка», необходимая для его работы, включая USB-программатор и источник питания. Схема цифровой шкалы показана на рисунке. 1. Как видно из схемы, к цифровым портам D2-D7 платы ARDUINO UNO подключен модуль жидкокристаллического индикатора Н1 типа 1602А. А входной сигнал на порт D8 поступает от гетеродина (ГПД) приемника через усилитель-формирователь и делитель частоты на 100. Питается входной усилитель-формирователь и делитель частоты на 100, а так же и ЖК-индикатор, от стабилизатора напряжения 5V, имеющегося на плате ARDUINO UNO. Но, вернемся к ЖК-индикатору. Индикатор представляет собой плату, на которой установлен собственно ЖК-дисплей и схема для его обслуживания, выполненная на двух безкорпусных микросхемах. Индикатор 1602А стандартный, на основе контроллера HD44780. Обозначение 1602А фактически значит, что он на две строки по 16 символов в строке.

Таблица 1.

Исходный код программы для микроконтроллера

Рис. 2. Исходный код программы для микроконтроллера.

   Питание +5V на ЖК-индикатор поступает через вывод 2 его платы. Общий минус на выводы 3 и 1. Поскольку в индикатор планируется только передавать информацию от контроллера, а не наоборот, вывод 5 (RW) соединен с нулем. Данные на ЖК-индикатор будут поступать через его выводы 11-14 (выводы 7-10 не используются). Выводы 15 и 16 служат для подключения подсветки ЖК-индикатора. На них подается напряжение 5V. Для управления ЖК-индикатором решено было использовать порты с D2 по D7 платы ARDUINO UNO. В принципе, можно и другие порты, но я вот так, решил использовать именно эти. Программа на языке C++ приводится в таблице 1. Сначала необходимо загрузить библиотеку LiquidCrystal для работы с ЖК-индикатором на основе HD44780. Поэтому программа начинается с загрузки этой библиотеки:

#include

После чего, программа переходит собственно к работе цифровой шкалы. Среди набора функций языка для программирования ARDUINO UNO есть такая функция: pulseln , перевести это можно как «входной импульс». Эта функция измеряет в микросекундах длительность положительного либо отрицательного перепада входного импульса. Так что измерение частоты здесь будет происходить через предварительное измерение периода. Так как длительность положительного и отрицательного полупериодов в реальном входном сигнале могут различаться, если мы хотим измерить период входных импульсов нам нужно сложить длительность положительного и отрицательного полупериодов. В программе длительность положительного полупериода обозначена Htime, длительность отрицательного полупериода — Ltime, а длительность всего периода — Ttime.

Измерение полупериодов происходит в строках:

Htime=pulseln(8,HIGH);

Ltime=pulseln(8,LOW);

Затем, производится вычисление полного периода в строке:

Ttime=Htime+Ltime ;

Вычисление частоты, учитывая, то что это не частотомер, а цифровая шкала, сигнал на которую поступает с ГПД приемника через делитель на 100, и то что значение периода выражено в микросекундах, происходит здесь:

frequency=100000/Ttime+500;

Причем, нужно учесть значение ПЧ и то, частота ГПД ниже или выше принимаемого сигнала. В данном случае показано что частота ПЧ = 500 кГц, и частота ГПД ниже частоты входного сигнала.

Если частота ГПД выше частоты входного сигнала, то, при той же ПЧ = 500 кГц, строка такая:

frequency=100000/Ttime-500

Следует заметить, что значение ПЧ может быть и другим, просто вместо 500 нужно будет подставить фактическое значение ПЧ в данном приемнике, выраженное в кГц. Это касается супергетеродинных схем. Но, есть же и схемы прямого преобразования. Если у конкретного приемника прямого преобразования частота ГПД равна частоте входного сигнала, то эта строка будет выглядеть так:

frequency=100000/Ttime

Если же, у приемника прямого преобразования частота ГПД в два раза ниже частоты принимаемого сигнала, то эта строка будет такая:

fгequency=200000/Тtime

Затем, после того как измерено и вычислено значение частоты происходит вычисление длины волны в этой строке:

wave=299792458/frequency/1000;

Далее, следует очистка памяти дисплея и индикация. В верхнюю строку пишется значение частоты, выраженное в кГц, а в нижнюю строку пишется соответствующее значение длины волны в метрах. Чтобы частоту показывало только в целых значениях кГц, без десятичных дробей, нужно строку:

led.print(frequency);

изменить таким образом:

led.print(frequency,0);

По материалам интернет изданий

Техника серфинга DX-ов

Техника дальнего приема КВ радиостанций

     Тактика поиска DX радиовещательных станций основывается на знании особенностей распространения радиоволн различных диапазонов. Из-за сложности процесса распространения коротких волн не представляется важным простыми методами произвести выбор определенной волны с хорошо работающей дальней станцией. Чтобы ориентироваться в выборе приемлемой волны для поиска DX радиостанции в определенный момент времени следует воспользоваться таблицами и графиками, составленными на основе практических экспериментов. Точность таких информационных материалов вполне достаточна для любительской практики. Среди DX-систов наибольшей популярностью пользуются короткие волны 10…200 м (частоты 1,5…30 МГц). Большая дальность распространения коротких волн является их главной положительной особенностью. Эти радиоволны подвержены меньшему влиянию атмосферных и промышленных помех, чем длинные и средние радиоволны. Недостатком коротких волн является их непостоянство силы слышимости сигналов на радиоприемник. Это непостоянство выражается так же в наличии зон молчания (мертвых зон) и замираний (федингов). Обычно зона молчания представляет собой кольцо определенной ширины. Границы зоны молчания имеют тенденцию к смещению и ее ширина зависит от времени года (рис. 31.18). На графике (график ширины зон молчания построен английским ученым Эккерс-леем) рис. 31.18 под шириной зоны молчания понимается ее внешний радиус, то есть расстояние от передатчика до дальней границы зоны молчания. При построении графиков зона слышимости земной волны не принималась во внимание ввиду ее малости. В табл. 31.6 даны размеры зон молчания в разные часы и месяцы летом и зимой.

    Замирания бывают интерференционные и поляризационные. При интерференционном замирании к антенне радиоприемника доходят одновременно, но разными путями волны, излучаемые одной радиостанцией. Так как длины путей волн различны, то в месте приема между ними возникает некоторая разность фаз. Поляризационное замирание проявляется главным образом в искажении приема. Оно возникает в результате воздействия магнитного поля Земли на пространственную волну при ее прохождении через ионизированный слой. Замирание не проявляется одновременно в двух точках, находящихся друг от друга на расстоянии нескольких длин волн. В связи с этим интерференционное замирание можно устранить, если применить 2 или 3 внешние антенны и расположив их на некотором расстоянии (150…300 м) друг от друга. Фидеры, идущие от антенн, подключают к сдвоенному или строенному радиоприемнику, имеющему общий УЗЧ, но отдельные каскады высокой частоты и детекторы для каждой антенны. Для устранения поляризационного замирания также могут быть использованы 2 внешние антенны, одна горизонтальная, а другая вертикальная. При этом антенны подключаются подобно тому как это делается при борьбе с интерференционными замираниями.

Дальний прием КВ радиостанций

Рис. 31.18. Зависимость ширины зоны молчания от времени года:

1. Летний полдень.

2. Летнее утро или летний день ближе к вечеру, а также зимний день.

3. Сумерки летом и зимнее утро или зимний день ближе к вечеру.

4. Летний вечер или зимние сумерки.

5. Летняя ночь и зимний вечер.

6. Зимняя, глубокая ночь.



Таблица 31.6 Размеры зон молчания в разные часы и месяцы летом и зимой

Длина волны, м Частота, кГц Ширина зоны молчания, км
Летом Зимой
Днем Ночью Днем Ночью
100 3000 0 0 0 0
80 3750 0 0 0 0
70 4300 0 0 0 0…100
60 5000 0 0…50 0 200…500
50 6000 0 100…500 0…100 600…1100
40 7500 0…250 450…1200 150.. .400 1200…2000
30 10000 250…500 .900…2300 500… 1000 2500…5000
20 15000 600…1100 1800… 10000 1500…2500 -
15 20000 1200…1500 - 2000…6000 -
10 30000 1800 …2000 - 4000 и больше -

    Для определения наивыгоднейшей волны приема удаленной радиостанции в зависимости от расстояния до нее, времени суток и года можно воспользоваться известными данными, приведенными в табл. 31.7. Исходя из долголетних наблюдений, Бюро стандартов США составило графики распространения радиоволн ночью и днем (рис. 31.19, 31.20). Графики дальности приема радиоволн соответствуют мощности передающей радиостанции 5 кВт и большой напряженности поля, при которой возможна коммерческая связь. Радиолюбительский слуховой прием может производиться при значительно более слабых сигналах, в связи с этим данные графики пригодны и для ориентировочной оценки дальности приема.

     При благоприятных условиях в коротковолновом диапазоне 120…60 м иногда удается принять радиостанции так называемых тропических диапазонов, которые расположены на других континентах. Тропическими называют диапазоны волн 120, 90, 75 и 60 м. Эти диапазоны используются для местного приема в странах с богатой тропической растительностью, повышенной влажностью атмосферы и почвы. Поверхностные волны в таких природных условиях подвержены сильному поглощению и имеют малую дальность распространения.

Самые выгодные волны для радиоприема в зависимости от расстояния до радиостанции и времени суток и года

Длина волны, м Частота, кГц Ширина зоны молчания, км
Летом Зимой
Днем Ночью Днем Ночью
10 30000 2500 и дальше - 15003 и дальше -
13,6 22000 2000 и дальше - 10000 и дальше -
15 20000 1800 и дальше - 6000 и дальше -
17,6 17000 1500…6000 15000 и дальше 2500…8000 -
20 15000 1200…4500 10000 и дальше 2000…7500 -
23 13000 900…3000 3000…6000 1500…5000 15000 и дальше
30 10000 700…2000 2500…5200 1000…3000 6000…10000
37,5 8000 400…500 1500…4500 500…2000 3000…7000
43 7000 150…900 1000…3000 250…1500 2000…6000
50 6000 0…600 500…500 100…1000 1000…4500
60 5000 0…500 50…1300 0…800 500…4000
70 4300 0…400 0…1100 0…600 100…3500
80 3750 0…300 0…1000 0…500 0…3000
100 3000 0…200 0…800 0…350 0…1500
130 2375 0…100 0…600 0…180 0…1000
160 1875 0…40 0…450 0…10 0…700



Дальний прием КВ радиостанций



Рис. 31.19. График дальности приема радиоволн ночью:

1. Надежный прием круглый год.

2. Надежный прием только летом.

3. Надежный прием только зимой.

4. Ненадежный прием.

5. Случайный прием.



Дальний прием КВ радиостанций



Рис. 31.20. График дальности приема радиоволн днем:

1. Надежный прием круглый год.

2. Надежный прием только летом.

3. Надежный прием только зимой.

4. Ненадежный прием.

5. Случайный прием.

    В связи с этим радиоволны тропических диапазонов излучаются антеннами радиостанций вертикально вверх в ионосферу. Радиоволны, отразившись от ионосферы, падают «дождем» на небольшую территорию, что и объясняет использование этих радиоволн для местного радиовещания. Нужно заметить, что короткие волны более высочастотных диапазонов не пригодны для такого рода вещания, так как плохо отражаются от ионосферы. Невзирая на местный характер вещания радиостанций тропических диапазонов в Европейской части России вечером можно поймать станции Азии и бассейна Индийского океана, а ночью — Африканского континента. Что касается радиостанций Латинской и Южной Америки, то их удается услышать ранним утром. Приемная аппаратура для приема DX тропических диапазонов должна быть высокочувствительной, так как мощности вещающих радиостанций небольшие и диапазон очень подвержен различного рода радиопомехам.

В настоящее время для радиовещания на коротких волнах выделены диапазоны, приведенные в табл. 31.8.



Таблица 31.8 Выделенные диапазоны коротких волн радиовещательных станций

Диапазон волн, м Частота,МГц Частота,кГц Примечание
120 2 2300…2495 Тропический диапазон
90 3 3200…3400 Тропический диапазон
75 4 3900…4000 Тропический диапазон для Европы и Азии
60 5 4750…5060 Тропический диапазон
49 6 5900…5950
49 6 5950…6200
41 7 7100…7300 В западном полушарии Земли не используется
41 7 7300…7350
31 9 9400…9500
31 9 9500…9990
25 11 11600…11650
25 11 11650… 12050
25 11 12050…12100
22 13 13570…13600
22 13 13600…13800
22 13 13800… 13870
19 15 15100…15600
19 15 15600… 15800
16 17 17480…17550
16 17 17550… 17900
15 19 18900… 19020 Для SSB и AM
13 21 21450…21750
11 26 25600…26100

     Отметим, что в последнем десятилетии конца 20 века международное KB-вещание использовалось более чем 130 государствами. В частности, США, Россия, Великобритания обеспечивали вещание в КВ-диапазонах в течение 6000 часов на различных частотах на всех языках больших народов и на многих языках малых народов. Основной тенденцией развития KB-вещания в настоящее время является расширение используемых частотных полос^Это связано с появлением недорогих KB-приемников с непрерывной настройкой от 3 до 30 МГц, освобождением частотных полос занимаемых различными службами вследствие появления спутниковых систем и малым развитием радиолюбительской связи в некоторых государствах.

    Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Портативный анализатор спектра

Компания Anritsu представляет портативный анализатор спектра, эффективность которого переопределяет спектральный анализ в полевых условиях

           Компания Anritsu снова совершает революцию на рынке измерительной техники для беспроводной связи, представляя портативный радиочастотный спектроанализатор Field Master Pro MS2090A. Учитывая максимальный диапазон непрерывного частотного перекрытия вплоть до 54 ГГц, возможность анализа спектра в полосе до 100 МГц в режиме реального времени и прочную конструкцию, выдерживающую самые жесткие условия эксплуатации, Field Master Pro MS2090A идеально подходит для целого ряда актуальных и возникающих новых сценариев применения, включая 5G, широковещательную передачу, нормативное регулирование, аэрокосмические и оборонные проекты, спутниковые системы и РЛС.

Field Master Pro MS2090A

     Модельный ряд состоит из семи приборов, работающих в диапазоне частот от 9 кГц до 9/14/20/26.5/32/44 и 54 ГГц. Анализаторы обладают наилучшими в своем классе техническими характеристиками, такими как –уровень собственных шумов (DANL) ниже −160 дБм и уровень точки пересечения третьего порядка (TOI) +20 дБм (тип.), что обеспечивает наивысшую эффективность при проведении работ по перераспределению частот («расчистка спектра»), настройке радиоаппаратуры, а также при измерении уровней гармоник и искажений. Ширина полосы частот модуляции в 100 МГц, наряду с лучшими в классе показателями фазовых шумов, −110 дБн/Гц при смещении от несущей в 100 кГц, гарантируют прецизионные измерения параметров модуляции в цифровых системах. Погрешность по амплитуде ±0.5 дБ (тип.) обеспечивает уверенное измерение мощности передатчика и уровней паразитных сигналов.

Мобильная связь

     Будучи идеальным испытательным инструментом для развертывания сетей нового поколения 5G New Radio (5G NR), Field Master Pro MS2090A поддерживает демодуляцию сигналов 5G NR, включая отображение Cell ID, Beam ID, RSRP/RSRQ, SINR и EVM, во всех диапазонах 5G (ниже 6 ГГц [3.5 ГГц] и в миллиметровом диапазоне [28 ГГц и 39 ГГц]). Кроме того, прибор может использоваться для проверки соответствия техническим регламентам, включая ЭИИМ (EIRP), спектральную маску излучения и смещение по времени, а также для измерения уровней гармоник и паразитных сигналов. Анализ спектра в полосе до 100 МГц в режиме реального времени позволяет тщательно отслеживать помехи как в лицензируемом диапазоне (мобильная связь), так и во всей полосе свободного от лицензирования спектра радиочастот «ISM band» (промышленное производство, исследования и медицина).

Поиск помех и картография покрытия

    Ширина полосы частот Field Master Pro MS2090A, составляющая 100 МГц, позволяет проводить спектральный анализ в режиме реального времени, в то время как низкий уровень собственных шумов и функция просмотра спектрограмм упрощают мониторинг РЧ-спектра и обнаружение кратковременных сигналов и сигналов помех. Допускается индивидуальная настройка до шести измерительных трасс, включая режимы нормального отображения, накопления максимального и минимального значения, с усреднением и т. д. Кроме того, возможна интеграция с устройством NEON® MA8100A Signal Mapper для создания трехмерной схемы покрытия внутри зданий или картографии покрытия сигналов вне помещений.

Общее назначение

     Непревзойденные технические характеристики Field Master Pro MS2090A обусловливают пригодность прибора для спектрального анализа в общих сценариях применения. Интегрированные функции измерения мощности в канале и занимаемой полосы частот (OBW) упрощают анализ параметров радиосигналов. Встроенная функция измерения мощности в соседнем канале также упрощает оценку внеполосного излучения передатчика для быстрой проверки соответствия нормам.

Удобство эксплуатации в полевых условиях

     Компания Anritsu использует свои ведущие технологии в области портативных инструментов для разработки прочного корпуса, готового к суровым условиям эксплуатации вне лаборатории. Резиновые вставки защищают разъемы прибора при падении, а большой 10-дюймовый цветной сенсорный экран превосходит требования стандарта по защите от ударных воздействий IK08. Экран с разрешением 1280 × 800 обладает высококонтрастной цветовой гаммой, позволяющей разглядеть результаты в любых условиях, в том числе ночью и при ярком солнечном свете. Сенсорный экран также упрощает работу — пользователь может менять диапазон частот движением пальца или изменять масштаб, чтобы быстро просматривать интересующие его сигналы. Пункты меню тщательно спланированы и протестированы на соответствие стандартным отраслевым руководствам по дизайну для сенсорных экранов. Обладая лучшими в своем классе техническими характеристиками, Field Master Pro MS2090A обеспечивает охват большего спектра при большей информативности и точности, чем когда-либо.

Интеллектуальный TMR датчик углового положения

NVE представляет первый в мире интеллектуальный TMR датчик углового положения

     Компания NVE анонсировала новый интеллектуальный датчик углового положения ASR002-10E. В новом датчике уникальный чувствительный элемент, основанный на эффекте туннельного магнитосопротивления (TMR), сочетается с элегантной цифровой обработкой сигнала.

NVE - ASR002-10E

Для доступа к данным датчика, а также к параметрам, программируемым пользователем, используется высокоскоростной интерфейс SPI.

Быстро и точно

  • ASR002-10E обеспечивает исключительное сочетание скорости и точности. Ключевыми особенностями прибора являются:
  • Заводская калибровка;
  • Разрешение 0.1°;
  • Воспроизводимость ±0.2°;
  • Большой рабочий диапазон магнитных полей от 60 Э до 200 Э (эрстед);
  • Высокая скорость считывания до 12.5 Квыб/c;
  • Гибкое питание от 2.2 В до 3.6 В;
  • Низкий ток потребления с типовым значением 4 мА;
  • Широкий диапазон рабочих температур от –40 до +125 °C;
  • Сверхминиатюрный корпус TDFN с размерами 2.5 мм × 2.5 мм × 0.8 мм.

Оценочный набор

  • Оценочный набор AG954-07 содержит все необходимое для изучения работы датчика ASR002-10E. В состав набора входят следующие компоненты:
  • Оценочная плата с питанием от USB;
  • Датчик ASR002;
  • Диаметральный магнит, индикаторная стрелка и крепеж для магнита;
  • Микроконтроллер, подключенный к датчику через интерфейс SPI;
  • Стабилизированный источник питания 3.3 В для датчика ASR002;
  • Кабель USB для подключения оценочной платы к компьютеру;
  • Мощный, интуитивно понятный графический интерфейс.
Оценочный набор AG954-07E для датчика вращения ADT002
Оценочный набор AG954-07E для датчика вращения ADT002.

       В лотах из 1000 датчиков один интеллектуальный магнитометр ASR002-10E стоит $2.22. Оценочные наборы AG954-07E датчика углового положения продаются по цене $195.00 за штуку. Как датчики, так и оценочные наборы имеются на складе и готовы к немедленной отгрузке.

Icom IC-R9500 Радиосканер стационарный

Краткое описание

IC-R9500 — высококачественный профессиональный приемник коммуникаций нового поколения с цифровой обработкой сигналов, для широкополосного контроля, обнаружения сигнала, спектрального анализа, с возможностью записи полученных сигналов, и не только.  Диапазон рабочих частот от 0,005 до 3335 МГц с модуляцией SSB, CW, FSK, AM, FM, WFM.  Имеется возможность работы в цифровом режиме для приема сигналов системы APCO Р25 при установке дополнительного модуля UT-122.  Приемник имеет высокий динамический диапазон 110 дБ и +40 дБм для точки пересечения 3-го порядка (IP3) на КВ-диапазонах, а на частотах 144/430 МГц и выше 2 ГГц имеет +5 дБм IP3. Поддержка многочисленных функций сканирования, чтобы осуществить поиск желательных станций легче. IC-R9500 сканирует 40 каналов в секунду в способе сканирования памяти.

Основные технические характеристики: ICOM IC-R9500
Диапазон частот (МГц) 0,01…3335,0 МГц
Виды модуляции USB, LSB, CW, FSK, AM, FM, WFM,,
P25 (с модулем UT-122)
Количество каналов 1020 (включая 20 для границ сканирования)
Шаг перестройки частоты, КГц 1КГц и выше
Стабильность частоты, % ±0,000005
Чувствительность, мкВ (АМ, SSB, FSK, CW при 10 дБ S/N, FM, WFM при 12 дБ SINAD)*1,2 — при включенных предусилителях
*3 — 28–29.999МГц
SSB, CW, FSK 0.100 – 1.799МГц*1 — 0.5мкВ
1.800 – 29.999МГц*1 — 0.2мкВ
30.0–2499.999МГц*2 — 0.32мкВ
2500–2999.999МГц*2 — 0.32мкВ
3000–3335.000МГц*2 — 1.0мкВ
AM 0.100 – 1.799МГц*1 — 6.3мкВ
1.800 – 29.999МГц*1 — 2.5мкВ
30.0–2499.999МГц*2 — 3.5мкВ
2500–2999.999МГц*2 — 3.5мкВ
3000–3335.000МГц*2 — 11мкВ
FM 1.800 – 29.999МГц*1 — 0.5мкВ*3
30.0–2499.999МГц*2 — 0.5мкВ
2500–2999.999МГц*2 — 0.5мкВ
3000–3335.000МГц*2 — 1.6мкВ
FM50k 1.800 – 29.999МГц*1 — 0.71мкВ*3
30.0–2499.999МГц*2 — 0.71мкВ
2500–2999.999МГц*2 — 0.71мкВ
3000–3335.000МГц*2 — 2.2мкВ
WFM 30.0–2499.999МГц*2 — 1.4мкВ
2500–2999.999МГц*2 — 1.4мкВ
3000–3335.000МГц*2 — 4.5мкВ
Избирательность SSB, FSK -3 дБ @ 2,4 кГц или -60 дБ @ 3,6 кГц
CW -3 дБ @ 500 Гц или -60 дБ @ 700 Гц
АМ -3 дБ @ 6,0 кГц или -60 дБ @ 15 кГц
FМ -6 дБ @ 12 кГц или -60 дБ @ 20 кГц
WFМ -6 дБ @ 150 кГц
Потребляемый мощность, Вт 70 Вт
Напряжение питания, В переменное 110/120/220/240 В
Диапазон рабочих температур, °С 0…+50 °С
Габаритные размеры (ШхВхГ, мм) 424x149x340 мм
Вес, кг 18,0 кг




     Icom Inc. опубликовала более подробную информацию о выходе на рынок универсального SDR-трансивера IC-9700 VHF/UHF/23CM. Впервые прототип этого трансивера был представлен на выставке HAM FAIR 2017 в Токио. Ожидается, что он будет доступен для продажи в феврале 2019 г.

Картинки по запросу IC-9700 VHF/UHF/23CM



Заявленные характеристики IC-9700:
• Рабочие диапазоны: 144 МГц, 430 МГц, а также 1,2 ГГц
• Поддержка режимов цифрового голоса и цифровых данных CW / AM / SSB / FM / RTTY и D-STAR
• Диапазон 144 МГц и 430 МГц — это прямое преобразование, на 1.2GHz будет применяться преобразования вниз.
• Полнодуплексная работа / Dual Watch (без VHF / VHF или UHF / UHF).
• Выходная мощность: 100 Вт (144 МГц), 75 Вт (430 МГц) и 10 Вт (1200 МГц)
• 4.3-дюймовый цветной TFT-дисплей с сенсорным экраном
• Плавная работа спутников с нормальным / обратным отслеживанием и 99 спутниковыми каналами
• D-STAR обеспечивает четкое цифровое аудио
• Функция записи голоса / воспроизведения (карта памяти SD)
• CW full break-inAs
Цена составит приблизительно 2050 евро (включая НДС).

Вийшов офіційний реліз WSJT-X 2.0

k1jt

Джозеф Тейлор, K1JT оголосив про випуск публічного релізу програмного пакету WSJT-X 2.0  (вже не RC5). Він повідомляє користувачів FT8 про необхідність оновлення програми, оскільки протоколи FT8 та MSK144 були змінені таким чином, що зворотно не суміснi зі старими версіями програми.

“Нові протоколи стають світовими стандартами, починаючи з 10 грудня 2018 року, і всі користувачі повинні оновити WSJT-X 2.0 до 1 січня 2019 року”, – заявив Тейлор на web-сторінці WSJT-X. “Після цієї дати, тільки нові FT8 і MSK144 повинні використовуватися у ефірi”.

Пряме посилання на пакет   https://physics.princeton.edu/pulsar/k1jt/wsjtx-2.0.0-win32.exe



TX RX SDR МАЛАМУТ 30вт 2018

0-02-04-aba70a58d954a6074fe92cf1ae42635073c0b87b5f401313f05dbf7be3304a99_7d7e238a

Коротковолновое вещание и связь сегодня…

Если бы коротковолновое радио открыли сегодня,
а не восемьдесят лет назад, его бы приветствовали
как удивительную новую технологию
с огромным потенциалом для современного человечества.

Джон Туса,
бывший директор Всемирной службы Би-би-си

    Существование многих платформ средств массовой информации открывает для коротковолнового (КВ) радио новые возможности и одновременно порождает новые проблемы. Несмотря на то, что в последнее время многие службы КВ вещания были значительно сокращены или вовсе прекратили своё существование, это выдающееся средство массовой информации продолжает оставаться критически важным для широкой аудитории, которая интересуется программами, затрагивающими региональные и международные события под разными углами зрения мирового сообщества.

Коротковолновое радиовещание – инструмент прошлого?

     Коротковолновый передатчик может достигать как местной, так и всемирной аудитории. Это связано с уникальным свойством коротких волн распространяться на большие расстояния путем многократных отражений от верхней части земной атмосферы (ионосферы). Коротковолновое радио обеспечивает связь там, где другие платформы – спутниковая связь, УКВ и Интернет – недоступны из-за чрезмерно высокой стоимости, труднодоступного географического положения, недостаточно развитой инфраструктуры или вследствие природных или антропогенных катастроф. КВ радиоприемники стоят недорого и не требуют платы за подключение. Радио имеет большое значение для людей, живущих или путешествующих в отдаленных регионах. Оно преодолевает барьер «цифрового разрыва», служа самым обездоленным, маргинальным слоям населения.  Это отражено в Декларации принципов и Плане действий, принятых на Всемирной встрече по вопросам информационного общества (ВВИО).

     Перспектива повышения благосостояния во многих регионах мира создает новые обстоятельства для этой вещательной платформы. Три миллиарда человек, то есть около 50% населения земного шара, живут за чертой бедности  – всего лишь на 2,5 и менее долларов США в день. Оптимальными средствами связи для них являются мобильный телефон или радио, как максимум, и то, и другое. Для большинства из них приём радио в FM-диапазоне, слушание местных станций или международного вещания продолжает быть более доступным, чем пользование компьютером, телевидением и другими видеоприборами.

Коротковолновое радио в чрезвычайных ситуациях

    Коротковолновое радио продолжает оставаться важнейшим средством связи в чрезвычайных ситуациях. В результате стихийных бедствий местные и региональные коммуникационные сети могут быть перегружены или повреждены, что приводит к потере связи. При этом недостаток информации во время бедствий, в свою очередь, вызывает у пострадавших чувства безысходности и гнева. Зачастую коротковолновое радио остается для них единственным источником информации. В условиях чрезвычайных ситуаций энтузиасты-радиолюбители обычно используют КВ вещание для передачи информации при отказе других систем связи. Эта практика широко признана и высоко ценится как широкой публикой, так и органами, ответственными за регулирование частотного диапазона. Что касается профессиональных радиовещательных станций, то их передатчики в 10-100 раз мощнее любительских, но они редко используются в чрезвычайных ситуациях. Снижение интереса к КВ радио и его финансирования, свертывание его инфраструктуры затруднит обеспечение коротковолновой связи в ходе гуманитарных катастроф или вовсе сделает её невозможной.

Радио в целях дистанционного обучения

      Коротковолновое радио является бесценным средством для дистанционного обучения. Оно позволяет донести информацию до детей и взрослых там, где традиционные системы образования недоступны из-за нехватки финансовых ресурсов, слабости образовательной инфраструктуры или труднодоступности. Коротковолновое радио может использоваться для распространения грамотности как среди молодежи, так и среди более взрослых. Кроме того, оно может содействовать расширению прав и возможностей девочек и женщин в обществах, где им отказано в праве на образование вследствие дискриминации по половому признаку.  Радио также может обеспечить санитарное просвещение и передачу информации населению, пострадавшему в результате эпидемий, природных и антропогенных катастроф.

Достижения научно-технического прогресса и традиционное вещание

     У радио цифровое будущее, и освоение цифровых технологий КВ радиовещанием и АМ-диапазоном идет уже сейчас. Система цифрового радиовещания (DRM — Digital Radio Mondiale), ставшая стандартом во всем мире, предлагает высококачественную замену традиционному АМ радиовещанию. На сегодня DRМ является единственным цифровым форматом, одобренным Международным союзом электросвязи (МСЭ) для КВ вещания. Учитывая существенное улучшение качества звука по сравнению с существующим аналоговым АМ-вещанием, можно ожидать, что DRM скоро станет наиболее используемой технологией для коротковолнового радио.

Коротковолновое вещание и Интернет-приложения — соперники или союзники?

  • Присутствие вещательных компаний на всех платформах является необходимым условием эффективного всемирного вещания. Слушатели могут делать выбор по своим вкусам.
  • Доказано, что радио больше всего подходит для слушания в прямом эфире, особенно это касается новостей, текущих событий и спортивных программ. Ощущение подлинности усиливается  приёмом «живых передач» далёких радиостанций и их программ на коротких волнах.
  • Радио обладает сильной эмоциональной притягательностью. Обычно люди регулярно слушают только одну или две радиостанции. Эта привязанность особенно характерна для коротковолнового вещания. Прочные связи и контакты между слушателями, КВ радиостанциями и ведущими передач возникали ещё задолго до появления социальных сетей.
  • Появление новых платформ и технологий    помогает качественно улучшить коротковолновое радиовещание, Речь и музыка могут сопровождаться графикой и видеороликами. Услуги типа «аудиопрограмм по запросу» позволяют слушателям получать в пользование старые программы из архивов радиостанций.
  • Платформы социальных сетей могут быть использованы для улучшения коммуникации и диалога между создателями программ и их аудиторией, а это, в свою очередь, может создавать сообщества слушателей, которые будут способствовать росту популярности радиостанций и их программ.
  • Новые технологии идеально подходят для коллекционирования творчества слушателей, независимо от расстояния между ними и передающей радиостанцией.
  • Программы передач и распределение частот КВ радиостанций меняются достаточно часто. Интернет представляет собой идеальное средство передачи информации, позволяющее следить за этими изменениями и создающее благоприятные условия для прямого выхода на КВ радиостанции. К интерактивной программе передач всех стран мира можно получить доступ с веб-страницы ЮНЕСКО, посвященной Всемирному дню радио 2013 года.
  • Коротковолновые передатчики по всему миру дополняют Интернет-услуги и являются важнейшим средством связи в чрезвычайных ситуациях, вызванных природными или антропогенными катастрофами.

Глобальная база данных для связи в условиях стихийных бедствий международного масштаба

     В целях создания всеобъемлющей системы, которая ранее отсутствовала в сфере коротковолнового вещания, Конференция по координации в области высоких частот проводила работу в тесном сотрудничестве со своими партнёрами, Азиатско-тихоокеанским союзом вещания (АТСВ) и Союзом радиовещания арабских государств (АСБУ). Глобальная база данных частот коротковолнового вещания и процедура их координации по Интернету будет управляться в соответствии с Международными правилами в рамках проекта «Международное радио на случай стихийных бедствий». Подробная информация о проекте находится здесь (на английском языке).

Будущее КВ в условиях изменяющейся медиасреды

      К сожалению, перспективы для радиостанций КВ-диапазона и миллионов их потенциальных радиослушателей могут быть омрачены происходящими, главным образом, в развитых странах переменами в методах вещания.  Снижение использования коротковолнового вещания в развитых странах объясняется появлением все большего числа новых коммуникационных технологий.  Во многих странах коротковолновое радио всё больше теряет репутацию наиболее надежного средства вещания на международном уровне. В поддержку концепции СМИ на многих платформах имеется один очень простой аргумент – у потребителя нет возможности одновременно использовать все существующие технологии. Выбор все больше зависит от конкретной ситуации: местонахождения, индивидуальных предпочтений, социального положения, наличие того или иного оборудования и пр.). В поспешном стремлении внедрить новые цифровые платформы и в условиях строжайшей экономии руководители в некоторых случаях принимали решение прекратить финансирование традиционных технологий, таких как коротковолновое эфирное вещание. Однако очевидно, что исключение одного из средств связи лишит возможности часть населения получать информацию в определенных ситуациях. Тот факт, что радио присутствует на многих новых информационных платформах, только подтверждает его актуальность. Примером может служить США. Северные штаты с уже внедренными новыми технологиями — давно прекратили вещание на КВ, а южные (такие как Техас, Невада — практические пустыни с разбросанными поселками на 100 миль), наоборот — в основном используют КВ передатчики и трансиверы, вместо телефонов и кабельного ТВ.

Картинки по запросу фото кв антенны

Пользователям KENWOOD TS-590S |SG

Уважаемые коллеги!!

В разделе нашей библиотеке — Сервисные мануалы и руководства появилась подборка софта для трансивера KENWOOD TS-590S/SG от компании Кенвуд, а также перевод руководства оператора на русский язык.

Картинки по запросу KENWOOD TS-590SG

Смотреть далее

Какую антенну выбрать?

Первое, что должен будет определить  человек, выбирающий антенны для своего радиоузла, это характер радиолюбительского хобби, который он предпочитает. Если, например, его интересует «поговорить» и не интересны соревнования и DX, рекомендуемая антенна будет одного типа. Если наоборот, он желает заняться DX-ингом, другого.  И т.д.

Если человек предпочитает больше слушать а не работать на передачу, то задача сильно облегчается, потому что к приёмным антеннам требования гораздо менее ёмкие.  Одним словом вариантов много, но с последнего, экономичного варианта можно и начать. Итак, нужна одна или несколько  антенн  только на приём (SWL — наблюдатель). Теперь снова оцениваем её задачи. Она должна  позволять принимать сигналы радиостанций в широком диапазоне частот и быть универсальной.  Поэтому выбираем антенну которая называется Long Wire (англ. длинный провод) -  просто длинный (насколько это возможно в ваших условиях) провод, растянутый на максимально возможной от земли высоте. Отвод не обязателен, можно просто подключить конец провода к большой катушке, нижний конец которой соединить с землей. Или реальной, или корпусом приёмника. А вот антенный разъем приёмника снабдить проводом с зажимом типа «крокодил» на конце и, в зависимости от диапазона, подбирать точку включения в катушку по максимальному качеству приёма.  Если провод очень длинный, то у него появляется диаграмма направленности: в ту сторону, куда провод натянут. В нашем случае это плохо. Мы хотим принимать со всех направлений одинаково.  Ведь никто не знает, с какого континента будет работать следующий коротковолновик, которого мы услышим: нам нужна антенна с круговой диаграммой направленности.   Нет худа без добра: иногда натянуть длинный провод в одном направлении не удаётся.  Не страшно. Изгибаем провод столько раз сколько нужно для того чтобы он поместился в пределах возможной территории. И тогда такая антенна перестанет быть направленной. Конечно, часть сигнала будет теряться если провод будет «возвращаться» к началу, т.е. проводник будет не просто изогнут, а «завёрнут» на 180 градусов.  И тут следует предостеречь тех, кто уже почувствовал вкус победы: мы выбрали самую плохую антенну из всех возможных.

     Во-первых, она будет принимать множество помех, шумов и щелчков, и, чем ниже частота помехи, тем сильнее будет сигнал помехи и слабее нужный вам сигнал. Т.е. она не резонансная, не выделяет нужный нам диапазон. Во-вторых, она будет принимать радиоволны со всех направлений. И, самое неприятное, со всеми электрическими помехами, вызванными бытовой техникой (щелчки выключателей, щётки электромоторов, импульсные блоки питания ит.д.)  эта антенна сама будет вести себя как бытовой прибор – пылесос. А всё потому что такая антенна, с разомкнутыми краями, обладает высоким комплексным сопротивлением и предрасположена принимать в первую очередь электрические волны, а уже потом магнитные. А все перечисленные выше источники как раз генерируют электрические импульсы (волны).    Как быть? Переходим ко второму варианту.

     С учётом того, что мы рассматриваем приёмные антенны, очень симпатично выглядит вариант рамочной магнитной антенны. Помимо её основных преимуществ в контексте этой статьи, она обладает еще одним, очень уддобным для не фанатов, свойством: она очень маленькая. Вплоть до того, что её можно разместить прямо в комнате, радом с приёмником. Если выбрать размеры чуть побольше, то на балконе, еще больше, многодиапазонную, на крыше. Пока мы не пытаемся с её помощью передавать, элементы антенны (детали) некритичные, можно сделать её из обычного коаксиального кабеля и любого конденсатора. Но, конечно же, размеры — не главное. Первое преимущество этой антенны по сравнению с предыдущей — помехоустойчивость. Она резонансная, и принимает сигналы только в узкой полосе частот. Второе заключается в следующем  — поскольку рамка замкнутая, она принимает только магнитную составляющую радиоволн, т.е. нечувствительна к бытовым электрическим помехам. И третье — она обладает ярко выраженными направленными свойствами — т.е. её можно направлять в нужную сторону.

     С учётом того, что антенна комнатная, это не составит труда… :-)  Однако у каждой медали, как водится, две стороны. Всё то, что я только что перечислил как преимущества, являются и недостатками: антенну нужно настраивать на нужную частоту конденсатором, иначе есть риск вообще не услышать корреспондента, направлять в нужную сторону и даже переключать диапазон. Всего этого предыдущая антенна не требовала. А если мы еще задумаем её попробовать в качестве передающей, то нас ожидает полное разочарование: конденсатор в составе этой антенны должен быть очень прочным электрически — рассчитанным на высокое напряжение, т.е. большим.

Одним словом мы только что разрушили светлый образ идеальной антенны, который с такими трудами только что создавали…:-)
Двумя словами, простого решения нет. Вывод первый. Антенну надо стараться сделать резонансной. Вывод второй. Антенну лучше выполнять в виде замкнутой рамки (петлевого вибратора). Вывод третий: если всё это сложно или невозможно, возвращаемся и выбираем один из вариантов описанных ранее :-)

 До сих пор мы не рассматривали проблему под углом зрения на доступную вам территорию. Пришло время это сделать. Потому что мы рассмотрим в качестве приёмной антенны вариант требующий минимальной площади из всех возможных. Конечно же это популярный у всех племён и народов штырь. Вообще-то, использовать штыревую антенну без противовесов не имеет смысла. КПД такой антенны очень низкий. Хотя бы небольшие противовесы применяют в своих конструкциях почти все производители штырей. Например V640 от DX Engeeniring. Но если использовать хотя бы несколько противовесов различной длинны (сколько сможете) то антенна становится достаточно широкополосной и очень привлекательной в соотношении эффективность/площадь/трудозатраты.  Еще более минималистический вариант — антенны Butternut. В них резонансные элемнты выполнены не в виде отрезков, как в V640, а в виде высокодобротных катушек.  Антенна получается очень экономичных размеров, но требует огромного количества противовесов.  Не забудем упомянуть достоинства штырей — замечательная работа на передачу. Особенно на дальние расстояния, потому что, как известно, штырь излучает под малыми углами к горизонту.
Если при этом делать штырь не произвольной длинны, в кратный четверти волны любительских диапазонов, то получим слабый намёк на резонансные свойства. Следует только помнить, что шырь эффективен на дальние расстояния, если мы его выбираем, то должны иметь возможность поднять его над окружающими деталями (объектами) ландшафта. Если штырь стоит на земле, то тогда предметов выше или на уровне штыря не должно быть в радиусе 200 метров. При невозможности размещения штыревой антенны в таких условия, лучше от этой идеи отказаться.  На фото слева антенна установлена неправильно, несмотря на хорошие КСВ и даже противовесы, работать эффективно она не будет.
По этой же причине может быть  неэффективна работа на передачу магнитных антенн. Дополнительная трудность в этом случае — дистанционное управление высоковольтным переменным конденсатором в верхней части катушки магнитной мнтенны. Ну и, аналогично описанному выше GP очень важна высота установки.  Но несомненное преимущество этих антенн — их резонансные свойства.  Вы уже наверное обратили внимание на частоту повторения слова «резонанс». Дело всё в том, что любая антенна лучше всего принимает (и передаёт) тогда, когда её электрическая длинна равна длинене волны или половине длины волны. В этом случае наводимое в проводнике антенны напряжение полезного сигнала самое большое.  Разница очень большая. Настолько, что  мы рассмотрим следующий раздел

Часть II  Проволочне антенны.

Теперь, когда мы уяснили что антенна, которую мы выбираем, должна быть эффективной и определённой длинны, рассмотрим несколько типов резонансных проволочных антенн.
В первую очередь следует выделить семейство полуволновых вибраторов.Они имеют электрическую длину, равную 0,5λ и излучают в направлении, перпендикулярно плоскости, в которой они подвешиваются. Такими простыми полуволновыми антеннами являются: полуволновой и волновой диполи, их вариации известные как инвертед ви, «американка», VS1AA,  виндом и хотите верьте, хотите нет — W3DZZ.  Чаще всего используется один или несколько диполей запитанных коаксиальным кабелем. Это самый простой, но  не единственный способ питания антенн.
Картинку из книги Карла Ротхаммеля, я надеюсь, узнали все и надпись в данном случае излишество.

Первое, что мы должны сделать до принятия решения — измерить доступную нам территорию. Это делается для того чтобы обоснованно принять решение поместится ли выбранная нами антенна на той территории владельцем которой мы являемся (или имеем доступ). Например если максимальное расстояние между двумя потенциальными точками подвески менее 20 метров, то мы не сможем разместить там полуволновый диполь на 40 метровый диапазон. Используя теорему Пифагора ( :-) ) можем подсчитать, на какой высоте должна быть точка подвеса узла питания, если мы попробуем вариант полуволнового диполя известный под именем Inverted V. Это тот же диполь, входное сопротивление которого близко к 70 омам, но концы проводников опущены к земле, в результате сопротивление уменьшается примерно до 50 Ом, а расстояние между крайними точками становится меньше. Соответственно теперь следует оценить возможность подвеса кабеля и узла питания на требуемой высоте. Не забудьте, что полотна вибратора можно раcположить под углом 90°, что так же даст экономию площади.  Еще одно очень полезное свойство полуволновых вибраторов при этом — диаграмма  направленности измениться к лучшему. Пропадут глубокие провала в плоскостях перпендикулярных полотну и диаграмма с натяжкой может быть названа круговой. Подробнее об этом можно посмотреть  в предыдущем разделе про характеристики антенн и настройки.

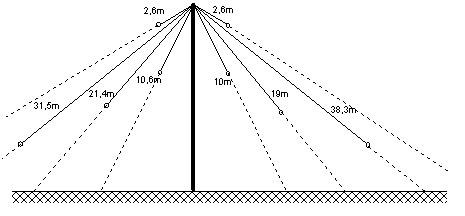

При всей их простоте, антенны великолепно (для своего класса, конечно) работают. Вариантов подвеса и подключения питания множество, поэтому когда вы определитесь с пространством, просто полистайте книгу Карла Ротхаммеля или Интернет и вы наверняка найдете подходящий для вас вариант.  Если у вас есть место для установки еще одной или нескольких антенн — вы счастливчик. Заведомо лучше иметь отдельную антенну на каждый диапазон. Но часто об этом можно только мечтать.   Тогда вы — пленник обстоятельств, можете попробовать многодиапазонный Inverted V. Конечно, с его настройкой вы провозитесь гораздо дольше, естественно, начинать с самых длинный полотен, и диаграмма направленности на разных диапазонах будет различной, но вы получите несколько диапазонов «на одном дворе».  Слабым, но утешением, является еще и то, что всё запитано одним кабелем.  В этом варианте как нигде более, важно применение симметрирующего устройства.

Следующей группой антенн являются антенны в виде длинного провода. Они представляют собой излучатели, по длине которых укладывается несколько полуволн рабочей частоты. При этом отдельные полуволновые отрезки возбуждаются в противофазе и следовательно, с увеличением длины проводника направление основного излучения всё больше приближается к направлению натяжения провода. К антеннам «длинный провод» принадлежат: антенна в виде длинного провода(или иначе антенна Бэвэриджа), всеволновая антенна DL7AB, V-образная антенна. Принцип работы понятен, хватило бы нашего картофельного поля для размещения этих антенн.  :-(((


Хорошим решением является электрическое (резонансное) деление частей антенны на отрезки нужной длинны в нужном месте контуром, настроенным на максимальное сопротивление на нужной частоте.  Известные фотографии антенн волновых каналов с «утолщениями» (где и прячутся эти контура-трапы) хорошо иллюстрируют этот принцип. Но его легко можно применить к проволочным антеннам. Только при этом обязательно следует учесть, что полоса пропускания и так  очень узкополосных антенн станет еще меньше.  Хорошо известный вариант траповой антенны W3DZZ.


Необходимо любыми средствами уменьшить геометрические размеры антенны соблюдая длины электрические. Следует помнить любой укороченный вариант работает заметно хуже полноразмерного. Именно по указанной выше причине радиолюбители часто превращают этот отмерянный длинный провод в замкнутую рамку, присно известную как «дельта 80-ти метрового диапазона». Она тоже гармоническая, т.е. работает на частотах кратных резонансу. Например 3550, 7100,  14200 и т.д.  Обратите внимание что из этого ряда выпадает 21 мгц и все WARC диапазоны. Да и по диапазонам не всё так хорошо. Если вы, например, телеграфист, то резонанс на 14200 вас не устроит. Тем более что рамки очень узкополосные. Но так мы благополучно сделали шаг вперёд от разомкнутых вибраторов к замкнутым. :-) Конечно, если размеры нашей дворовой территории позволяют.


В принципе, любая рамка является вариацией петлевого вибратора (диполя).  В связи с тем, что полоса пропускания петлевого диполя шире, чем у обыкновенного диполя в несколько раз, они были бы достаточно привлекательны, если бы не их входное сопротивление= ~300 Ом.   Дальнейшая модификация — растягивание сторон петлевого вибратора на максимальное расстояние (круг) или его вариации (треугольник или квадрат)  приводит к падению входного сопротивления примерно до 120 Ом. Промышленностью выпускаются коаксиальные кабели с таким сопротивлением (100 Ом), так что любой формы замкнутая рамка помещающаяся на вашей территории является очень хорошим вариантом.  Будьте внимательны: усиление, о котором говорят имея в виду одноэлементные рамочные антенны,  это только концентрация излучаемой мощности в горизонтальных составляющих (соответственно ослабляя вертикальные). Это усиление относительно изотропной антенны, виртуальной теоретической антенны излучающей во всех направлениях (диаграмма излучения — сфера, шар).  Поэтому реальный  выигрыш относительно диполя будет равен 1 дб и только если рамка расположена вертикально и только в направлениях перпендикулярных полотну рамки.


Если эту рамку «вытянуть» вертикально, получим гибрид петлевого вибратора и штыревой антенны. Подробное описание варианта можно почитать тут http://dl2kq.de/ant/3-17.htm  Соответственно вокруг должно быть свободное пространство, иначе антенна всё-равно будет работать плохо. Но выигрыш в 1 дБ — всё равно выигрыш. И пренебрегать им не следует.
Правильное питание любой антенны является необходимым для ее эффективной работы. В случае использования рамочной антенны следует помнить, что это симметричная антенна, и, следовательно, она требует использования симметрирующего устройства для ее питания. Без симметрирующего устройства возможно рассогласование, т. е. будет наводка переотраженной электромагнитной волны на внешнюю оболочку коаксиального кабеля, затем попадание этой переотраженной энергии в антенну, не говоря уже о том, что излучать будет и оплётка кабеля. Если кабель будет расположен вблизи бытовых радио или телеустройств — проблемы неминуемы. Поэтому симметрирующее устройство является обязательным. В материале о свойствах антенн (см. ссылку выше) я рекомендовал некоторое количество витков на пластиковом каркасе. Но там антенны были механически прочными (трубы), была точка крепления. В рамочной антенне прийдется использовать либо ферриты, либо делать катушку из питающего кабеля на пластиковой бутылке из под пива или минералки подвешенными на самой рамке. Следует также учитывать, что входное сопротивление волновой рамки составляет 110-130 Ом. В случае небольшой высоты нижних участков рамки над землей оно падает еще больше и может достигать даже величин менее 50 Ом, но рамки, все же, имеют высокое входное сопротивление. И, если мы не нашли кабеля с сопротивлением 100 Ом, то совершенно очевидно что прийдется применять согласование. В данном случае  это использование четвертьволнового трансформатора. Т.е. усложнение, а его мы хотим избежать.
Вы уже ощущаете приближение момента, когда мы будем говорить о двух рамках, которые составят одну антенну, имеющую реальный коэффициент усиления относительно диполя в свободном пространстве. Т.е. если рамки расположить паралельно на расстоянии от 0,1 до 0,25 длинны волны, то за счет сложения на одной из них собственной ЭДС и энергии наведенной переизлучением второй рамки, получим увеличение полезного сигнала в несколько раз.  То же самое можно сказать и об обычных полуволновых вибраторах. Изменяя длину одного элемента относительно длинны волны добиваются еще и усиления мощности (наводимой ЭДС в случае приёма) в определённом направлении. при этом более длинный, «отражающий» элемент называют рефлектором, а второй, активный (куда подключен кабель) — вибратором. Существует вариант, когда второй элемент делают короче вибратора. В этом случае он назывется директором. (В эту сторону формируется максимальная составляющая излучения).  Конечно, и две подвешенные рамки имеют право на существование. Но очень хочется эти две рамки поворачивать на одной траверсе во все стороны света.
В рамках поставленной перед этим материалом задачи осталось только обсудить плюсы и минусы Yagi v& Quad.  Мы уже давно знаем, что сколько человек, столько и мнений, но есть темы где человечество чётко делится на две половины: сторонники Yagi и приверженцы Quad.   Совершенно естественно, что у каждой стороны есть достаточно весомые аргументы.  Не мудрствуя лукаво изложу свои, в пользу Yagi. Первое – конструкция. Легко повторяемая, прозрачная для понимания, не содержащая сложных механических узлов и поэтому прочная и легкая.  Нет риска запутаться в проволочных элементах :-) Второе – питание по одному кабелю с активным  ли питанием  или с  переизлучением.  Квадраты требуют для каждого отдельного диапазона своих элементов настройки, трансформаторов и кабелей.  Ну, или, коммутатора непосредственно у основания антенны или наверху. Всё это увеличивает вес, а стало быть влечёт за собой дополнительные затраты: на более материалоёмкую опору (мачту), на более мощное поворотное устройство, не говоря уже о прямых затратах на большее количество  кабеля и приобретение коммутатора.

      Практики утверждают, что эффективность квадратов всегда на одну условную единицу ( на 1 элемент) превышает эффективность волнового канала.   Но так ли это?  Насколько мне ведомо, это утверждение применимо  в том случае,  когда волновой канал траповый!!! и расстояние между элементами определялось не в пользу максимального усиления на конкретном диапазоне, а в пользу простоты конструкции и дешевизны производства.  Современные яги имеют полноразмерные элементы на оптимальных для коэффициента усиления в каждом диапазоне расстояниях. Так что расстаёмся с еще одним мифом о преимуществах квадрата. Сюда же отнесем и многодиапазонность квадратов. Да.  Действительно, число элементов наращивается без проблем. Теоретически.  А практически, в связи с большим весом крепления элементов, начинают проявлятся  тенденции к ограничению длинны несущей траверсы (бума).

    Сторонники квадратов утверждают, что антенна «малошумящая», в связи с тем, что  токи, протекающие в вертикальных частях рамки, взаимно компенсируются.  Да, это закон физики. Но кто сказал, что шум наводится только в вертикальных проводах квадрата?   Это зависит от поляризации мешающего сигнала , а какой она будет в различные моменты времени – неизвесно. Здесь те, кто не читал начало этой статьи  могут поспорить.

    Утверждение о том, что квадраты меньше подвержены влиянию земли и работают на небольшой высоте тоже справедливо, поскольку рамка замкнутая. Но кто сказал, что небольшая высота подвеса антенны есть преимущество.  Достаточно часто антенну всё равно приходится поднимать всё выше и выше из-за мешающих строений, растущих деревьев и т.д.  : — ).   Совсем не секрет, что  мы все, если бы имели возможность, жили бы на возвышающихся над округой холмами где стояли бы наши мачты и антенны.

Да, рамки, конечно, более широкополосны и не требуют специальных мер для обеспечения хорошего КСВ во всём диапазоне. Но, если эти меры всё-таки применить, а в промышленных конструкциях это предусмотрено, то боевая ничья.

Понятны приоритеты и в части при оценки ветровой нагрузки: яги значительно безопаснее.

Ну и последнее.  Радиолюбительство – это для души. Лично мне кажется, что  эстетичные, устремлённые к горизонту и блестящие на солнце волновые каналы произведут на моих соседей лучшее впечатление чем  громадные, раскрашенные как пограничные столбы (или противотанковые)  ежи.

По материалам интернет изданий

Выбор трансивера.

      Для многих радиолюбителей при выборе модели трансивера определяющим фактором является его цена, для других, менее стесненных в средствах, — высокие параметры и удобство пользования. Есть любители «поиграть» с новой моделью, а затем продать ее, есть «профессиональные» контестмены, которым требуются трансиверы с «супердинамикой», есть фанаты определенных фирм, на дух не переносящие аппаратуру других производителей.

«Дешевые» КВ трансиверы.

   Самый дешевый 100Вт, трансивер (в базовом варианте) это IC-718. У него большой дисплей, удобное и простое управлением, он позволяет долго работать на передачу, имеет нормальные (для своей ценовой категории) характеристики. На его базе разработан профессиональный трансивер IC-78. Схемотехника изучена радиолюбителями, а небольшие модернизации позволяют улучшить качество приёма и удобство работы. Некоторые экземпляры требуют самостоятельной подстройки.

   IC-7200 трансивер нового поколения и явно двойного назначения, о чём говорит камуфляжная расцветка некоторых модификаций (кликните по фото). Большой радиатор, хороший приёмник, удобное управление, DSP, позволяют ему конкурировать с FT-450 и другими трансиверами из более дорогой категории. Отсутствие ЧМ возможно отпугнёт, но если вам нужен хорошо сбалансированный SSB/CW/RTTY 100Вт трансивер для дома, дачи, выездов, то IC-7200 будет удачным выбором.

IC-718 IC-7200

    FT-857D самый маленький 100Вт КВ-УКВ трансивер универсального назначения. Небольшие размеры и вес (2кг) позволяют носить его с собой, качество работы приёмника — очень достойное. Главные неудобства, это маленький дисплей и необходимость периодически заглядывать в меню. При работе цифровыми видами связи (на полной мощности) возможен перегрев. Зато FT-857D позволяет работать как на КВ так и на УКВ. Внутрь можно вставить два дополнительных фильтра. Очень похож на него (по схемотехнике) YAESU FT-897D, это попытка сделать недорогой, всемодовый, носимо-возимо-стационарный КВ-УКВ трансивер в котором есть место под аккумуляторы или блок питания. Все модели серии FT-8×7, желательно проверять перед покупкой на соответствие тех. характеристикам. Качество настройки (иногда), оставляет желать лучшего, но есть доработки FT-857D которые позволяют наслаждаться им.


FT-857D

FT-897D

   IC-703+ имеет хороший приёмник (для своей ценовой категории), внешне похож на IC-706, но легче, отличается встроенным тюнером и мощностью 10Вт. Трансивер экономичен, подходит для радиолюбителя-путешественника. Из недостатков можно отметить вес (2кг) без аккумулятора. Его конкурент, YAESU FT-817 может работать на КВ-УКВ диапазонах с мощностью 5Вт и весит 1кг. Схемотехника FT-817 хорошо изучена, а небольшие модернизации, позволяют уменьшить шумы и увеличить мощность. Читайте обзор и доработки FT-817. Трансиверы FT-817 и IC-703 — лучший выбор для пеших радиотуристов.


FT-817ND

IC-703+

    FT-450 ушел в историю, а вместо него мы видим FT-450D, с различными улучшениями и доработками. Насколько реинкарнация удалась покажет время, но FT-450D можно назвать новым поколением трансиверов для радиолюбителей. В первую очередь это относится к схемотехнике. YAESU обратила внимание на реалии современного эфира и сделала трансивер с неплохим соотношениями цена/характеристики/качество. Основные отличия от предыдущих моделей, я бы сформулировал так :

- узкий первый (руфинг) фильтр 10кГц (это значительно лучше чем 15-25кГц в других моделях),
— восемь диапазонных полосовых фильтров (у других 6-7),
— аттенюатор перед BPF, а не после (это правильно с точки зрения схемотехники),
— не выдающийся, но достаточно мощный DSP


Alinco DX SR8

FT-450D

   Alinco DX-SR8E простой аналоговый трансивер со средними характеристиками, имеет три переключаемых фильтра во второй ПЧ, не требует чего либо докупать. Читайте обзор DX-SR8E.

    Elecraft K2 по стоимости, влазит как в эту категория так и в следующую. В минимальной комплектации передаёт только CW, принимает CW/SSB. Если мощность в 10Вт вас не смущает и вы любите CW, то за такие деньги лучшего приёмника вы не найдёте! Неплохой конструктор для самостоятельной сборки. Лучший выбор для радиолюбителя-конструктора.

« Предыдущие
